D+H Kettenantriebe sind die hochmoderne und elegante Lösung zur Fernbedienung von Fenstern im Dach und in der Fassade. Durch ihre Konstruktion liegen sie flach am Fensterprofil an (aufgesetzte Montage) oder lassen sich sogar ins Fensterprofil integrieren (verdeckt liegende Montage). Bei geschlossenem Fenster verschwindet die Kette unauffällig im Antriebsprofil.

Rauchabzug (RWA)

Die Verwendung von leichten, aber hitzeresistenten Materialien sorgt dafür, dass D+H Antriebe auch im Brandfall schnell Fenster und Klappen öffnen, damit Menschen sicher evakuiert werden können. Standardmäßig sind alle RWA-Kettenantriebe mit allen Funktionen ausgestattet, um im Brandfall schnellstens die Fenster öffnen zu können. Alle unsere RWA-Antriebe sind konform mit der EN 12101-2. Darüber hinaus entsprechen sie zahlreichen weiteren nationalen Brandschutznormen.

Natürliche Lüftung

Selbstverständlich lassen sich alle Kettenantriebe auch für Ihr Konzept zur kontrollierten natürliche Lüftung einsetzen. Damit haben Sie nicht nur eine energieeffiziente Lösung bei Ihrer Planung im Rahmen von LEED, DGNB oder anderen gängigen Umweltzertifizierungen, sondern Sie verfügen zugleich über eine elegante Lösung zur täglichen Lüftung und Nachtauskühlung.

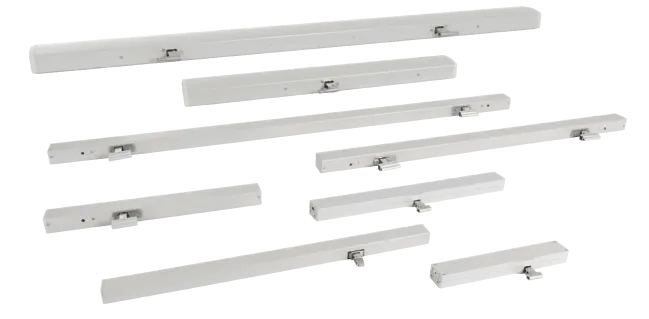

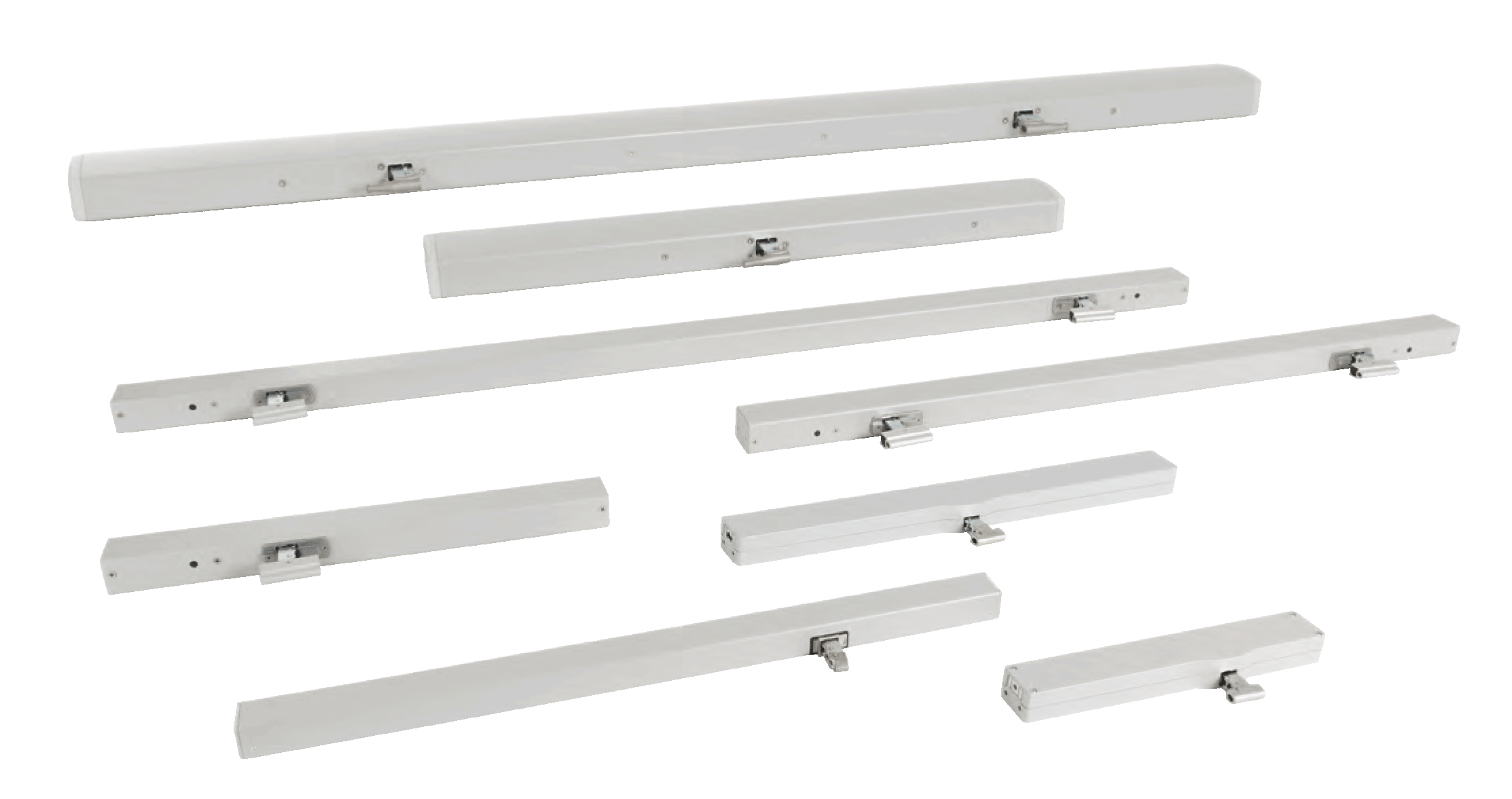

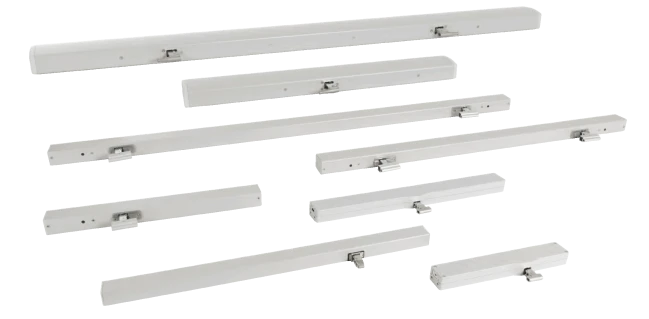

D+H Kettenantriebe

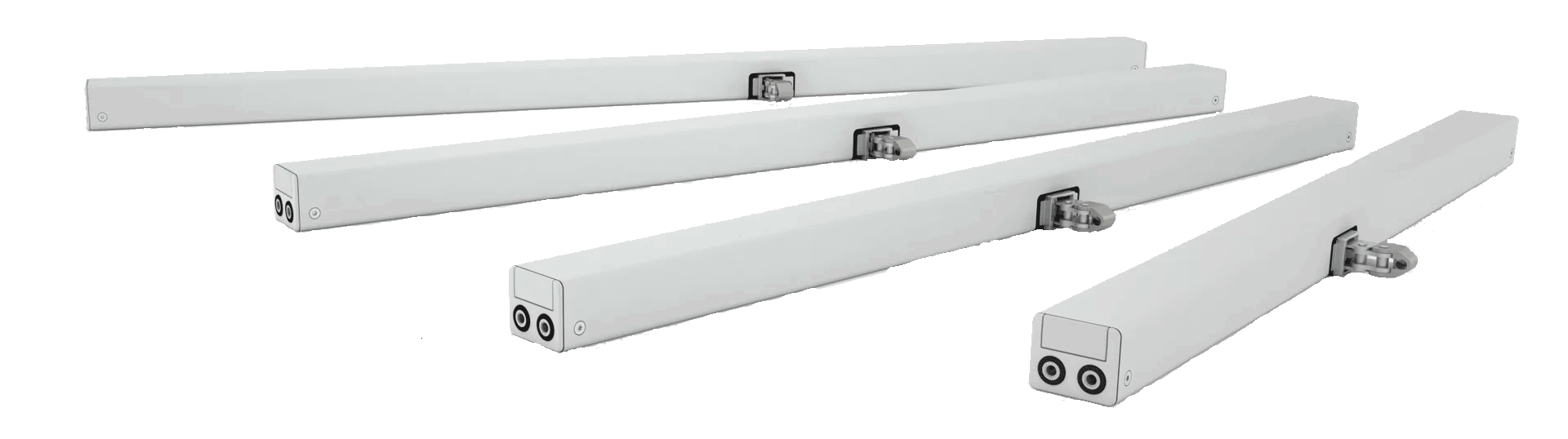

Serie CDC

Die Nummer 1 für kundenspezifische Anforderungen im Objektgeschäft

Verdeckt oder aufgesetzt? Das ist hier die Frage. Durch seine kompakte Bauweise kann der CDC je nach Kraftanforderung in alle Fensterprofile aus Aluminium und Holz integriert werden. Unauffällig und funktional überzeugt der filigrane Antrieb auch bei aufgesetzter Montage durch sein schlichtes und modernes Design.



Die Serie CDC ist standardmäßig mit allen Funktionen ausgestattet, um im Brandfall schnellstens die Fenster öffnen zu können:

  • sicherer RWA Antrieb gemäß EN 12101-2
  • High-Speed-Schnelllauf (HS)
  • Temperaturbeständigkeit
  • Extremfallprüfung mit 10.000 Doppelhüben bei Nennlast



Hohen Komfort bietet der CDC durch vielfältige elektronische Funktionen, wie zum Beispiel die BSY+ Synchronsteuerung für den Gleichlauf von bis zu 8 Antrieben in einer Gruppe.



Bei der täglichen Nutzung zur natürlichen Lüftung überzeugen die Antriebe der Serie durch einen besonders leisen Lüftungsbetrieb.

CDC-0252-.....-1-TMS+
24 CDC Kettenantrieb für verdeckte Montage in Fensterprofilen, einsetzbar für Rauchabzug und Lüftung, besonders kompakte Bauweise, mikroprozessorgesteuerte Motorelektronik, Anschlusskabel beidseitig einführbar

CDC 200-BSY+
24 VDC Kettenantrieb mit integrierter Synchron-Steuerungselektronik, optimale Integration in Fensterprofilen, einsetzbar für Rauchabzug und Lüftung, besonders kompakte Bauweise, individuell programmierbar, Anschlusskabel beidseitig anschließbar

MONTAGELÖSUNGEN
Hier finden Sie Beispiele für die Montage der CDC-Serie.

Serie KA



Die Alleskönner im Objektbereich

Für den Rauchabzug haben Sie die Qual der Wahl. Welchen Antrieb auch immer Sie für Ihr Objektgeschäft suchen, die Serie KA bietet eine breite Auswahl an Antrieben für alle denkbaren Anwendungen im Dach und in der Fassade. Ausgelegt gemäß DIN EN 12101-2 sind diese D+H Euro-RWA-Antriebe in Kraft und Hub exakt für Ihre Anwendung anpassbar. Dazu ist auch das Antriebslängenmaß variabel.



Twin (TW) und ShortTwin (SW) heißen die beiden besonderen Bauformen der Serie KA, bei denen zwei Antriebe in nur einen Korpus eingebaut sind. Der Vorteil: ein Antrieb, doppelte Kraft.



Die Serie KA ist standardmäßig mit allen Funktionen ausgestattet, um im Brandfall schnellstens die Fenster öffnen zu können:

  • High-Speed-Schnelllauf (HS)
  • Temperaturbeständigkeit
  • Extremfallprüfung mit 10.000 Doppelhüben bei Nennlast



Neben anspruchsvollen RWA-Anwendungen können Sie mit Produkten aus der Serie KA natürlich ebenso komfortable Lüftungsfunktionen realisieren.

KA34/ KA54
24 VDC Kettenantrieb für alle Fensterarten, mikroprozessorgesteuerte Motorelektronik, individuell programmierbar über PLP, einsetzbar für RWA und Lüftung, hohe Druck- und Zugkraft, bis 500 N, große Hublängen, bis 1.300 mm

KA 34-K/KA 54-K
230 VAC Kettenantrieb für alle Fensterarten, einsetzbar für Lüftung, hohe Druck- und Zugkraft, bis 500 N, große Hublängen, bis 1.300 mm, flexible Montagemöglichkeiten

KA 34-BSY+/KA 54-BSY+
24 VDC Kettenantrieb mit integrierter Synchron-Steuerungselektronik, für breite und schwere Fensterflügel, einsetzbar für RWA und Lüftung, individuell programmierbar, Druck- und Zugkraft, bis 500 N pro Antrieb, große Hublängen, bis 1.300 m

KA-TW/KA-TW-K
230 VAC Kettenatrieb für breite und schwere Fensterflügel, elektronische Kraft- und Positionsregelung, individuell programmierbar, kompakte Antriebskombination, einsetzbar für RWA und Lüftung, hohe Druck- und Zugkraft, bis 600 N

KA-SW/KA-SW-K
230 VAC Kettenantrieb für schmale und schwere Fensterflügel, elektronische Kraft- und Positionsregelung, individuell programmierbar, sehr kompakte Bauform, einsetzbar für RWA und Lüftung, hohe Druck- und Zugkraft, bis 1.000 N

VKA 44/500-K (-RC)
230 VAC Kettenantrieb einsetzbar für die tägliche natürliche Lüftung, aktiver und passiver Klemmschutz, hohe Druckkraft bis 400 N, Hublänge einstellbar von 150 bis 500 mm, integrierter Funkempfänger optional (-RC), Montagemöglichkeiten für alle Profilsysteme

DDS 54/500
24 VDC Türöffnerantrieb zur automatischen Ansteuerung von RWA-Zuluftöffnungen, öffnet Türen mit bauseitigem Türschließer bis zu 90°, in Verbindung mit D+H RWA-Systemen wird auch die automatische Schließvorrichtung gesteuert

SHD 54/450-V/SHD 54/450-BSY+
24 VDC Drehflügelantrieb zur elektrischen Fernbedienung von Drehfenstern für RWA, große Öffnungsweite, ca. 65° in weniger als 30 Sek., Betriebsspannung 24 VDC, Zug- und Druckkraft 500 N

MONTAGELÖSUNGEN
Hier
finden Sie Beispiele für die Montage der KA-Serie.

SERIE VCD



Für natürliche Lüftung im Wohnbereich

Die Kettenantriebe der Serie VCD erfüllen Ihre Anforderungen an die kontrollierte natürliche Lüftung im Wohnbereich, zum Beispiel in Wintergärten und bei Wohndachfenstern. Die Antriebe passen auf nahezu alle Fensterarten.



24-, 110- oder 230-Volt-Anwendung? Für jede Umgebungsanforderung haben wir einen passenden Antrieb entwickelt. Durch ihre kleinen Profilmaße bleiben die Antriebe der Serie VCD bei hoher Funktionalität unauffällig. Die optionale Fernbedienung über Funkfernsteuerung bietet dem Nutzer besonderen Komfort.



Je nach Anwendung unterscheiden sich die Anforderungen an Hub und Kraft des Antriebs. Unsere Produkte decken standardmäßig ein sehr breites Spektrum ab. Und auch für alle weiteren Wünsche haben wir für Sie die passende Lösung.

VCD 203
24 V DC Kettenantrieb zum Öffnen und Schließen von Fassadenfenstern; Hublänge: 250 mm; Druckkraft: 200 N; Zugkraft: 200 N

VCD 204
24 V DC Kettenantrieb zum Öffnen und Schließen von Fassaden- und Dachfenstern; Hublängen: 250 mm – 350 mm; Druckkraft: 200 N; Zugkraft: 200 N

VCD 204-K
230 V AC Kettenantrieb zum Öffnen und Schließen von Fassaden- und Dachfenstern; Hublängen: 250 mm – 350 mm; Druckkraft: 200 N; Zugkraft: 200 N

VENTIC-SOLAR
Solarenergieversorgter Kettenantrieb zum Öffnen von Wohndach- und Fassadenfenstern via Funkfernbedienung, einfache Installation ohne Kabelverlegung,
Hublängen: 250 mm, Druckkraft: 200 N

SERIE CDP



Die neue Dimension an Kraft

Wer hohe architektonische Ansprüche bislang noch nicht mit RWA-Antrieben für schwere NRWG Dachflächenfenster optisch harmonisch in Einklang bringen konnte, wird von unserem neuen Hochleistungskettenantrieb CDP begeistert sein. Dank seines äußerst leistungsstarken Getriebes und einer extrem standfesten Kette betätigt der Antrieb eine Traglast bis 1500 N bei 1000 mm Hub – und das bei nur 4 A. Damit erreicht der CDP auch in Puncto Wirtschaftlichkeit Spitzenwerte.



designed for power – die Serie CDP verbindet einzigartige Leistungsstärke verpackt in edlem Design mit geringem Stromverbrauch. Der RWA-Kettenantrieb CDP verschmilzt dank seiner symmetrischen Bauform in Perfektion mit jeder modernen, designaffinen Architektur und bietet eine ideale Lösung für architektonische RWA-Anwendungen. Die ästhetische Form der RWA Lösung überzeugt insbesondere in Kombination mit unseren Windleitwänden aus Glas (300 mm / 500 mm), die vorzugsweise in Atrium-Gebäuden mit eleganter Architektur ihre Verwendung finden. Sollte ein Antrieb mit 1500 N Druckkraft nicht ausreichen, können bis zu 4 Antriebe in bewährter BSY+ Technologie montiert werden, um das Dachfenster kraft und positionssynchronisiert zu öffnen.



Erhältlich ist die Serie CDP in verschiedenen Farbausführungen.

CDP 1500-BSY+
24 V DC Kettenantrieb zum Öffnen und Schließen von großen NRWG Dachflächenfenstern und -klappen mit hohem Gewicht, entwickelt gemäß DIN EN 12101-2,
1000 mm Hub in 60 Sekunden bei 1500 N Nennlast

CDP 1500-K-BSY+
230 V AC Kettenantrieb zum Öffnen und Schließen von großen NRWG Dachflächenfenstern und -klappen mit hohem Gewicht, entwickelt gemäß DIN EN 12101-2, 1000 mm Hub in 60 Sekunden bei 1500 N Nennlast

CDP-TW 3000-BSY+
24 V DC Kettenantrieb zum Öffnen und Schließen von sehr großen NRWG Dachflächenfenstern und -klappen mit hohem Gewicht, entwickelt gemäß DIN EN 12101-2, 1000 mm Hub in 60 Sekunden bei 3000 N Nennlast

CDP-TW 3000-K-BSY+
230 V AC Kettenantrieb zum Öffnen und Schließen von sehr großen NRWG Dachflächenfenstern und -klappen mit hohem Gewicht, entwickelt gemäß DIN EN 12101-2, 1000 mm Hub in 60 Sekunden bei 3000 N Nennlast

Montagelösungen
hier finden Sie Beispiele für die Montage der CDP-Serie.
